Basteleien

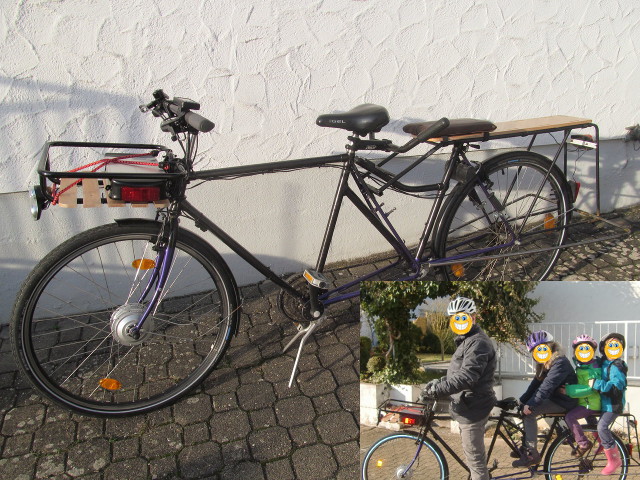

• Longtail-Cargobike aus zwei alten Trekkingrädern (Stahlrahmen).
• Das Tretlager des hinteren Rades (Damenrad) ist mit den Aufallenden des vorderen Rades (Herrenrad) verschraubt. Ober- und Unterrohr des hinteren Rades wurde abgeflext und mit dem Sattelrohr des vorderen Rades verschweißt
• Der Gepäckträger ist aus 15mm-Stahlrohr geschweißt und teilweise auch hartgelötet. Die Platte besteht aus lackiertem Mehrschicht-Sperrholz. Zum Schutz der Kinderbeine sind Fußrasten und Abstellflächen auf den Auslegern vorhanden (inzwischen beplankt, Bilder folgen).
• Motorisierung nach Pedelec-Richtlinien mit 250W-Nabenmotor im Vorderrad und PAS, der Akku ist inzwischen durch einen Trinkflaschenakku (Konion VTC4-Zellen 10s2p) in alter Softdrink-Flasche ersetzt. Im Bild sieht man noch den alten Akku im vorderen Gepäckträger.

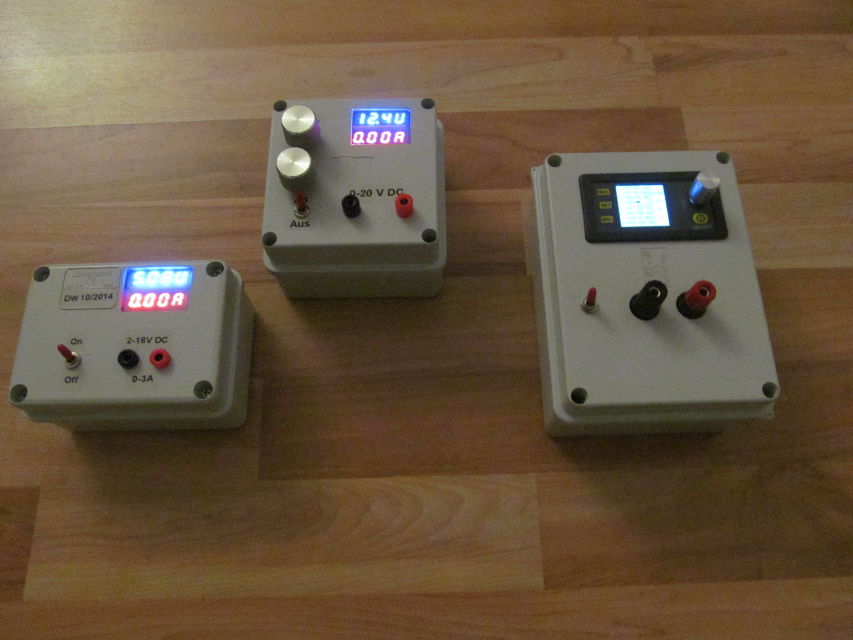

• Labornetzteile mit Strom- und Spannungsregelung sind klasse - bis auf den Netzanschluss... Gerade bei flexiblem Einsatz im Baumhaus, Garten, Garage oder Klassenzimmer sind die Teile ohne Netz absolut praktisch.
• Kern der Geräte sind 5s1p Li-Ion-Zellen (18650er) aus alten Notebookakkus. Nennspannung ist ca. 18V, 1-2A schaffen die Teile locker noch. Geladen wird mit Balancer am Modellbau-Ladegerät.
• Die Strom- und Spannungseinstellung ist an einem Teil (mein Favorit) per 10-Gang-Präzisionspotis mit großen Drehknöpfen einstellbar, ein anderes Teil hat 10-Gang-Trimmpotis, die per Schraubendreher (schülersicher) eingestellt werden, das dritte Teil hat ein fertiges Modul mit Menüführung eingebaut.

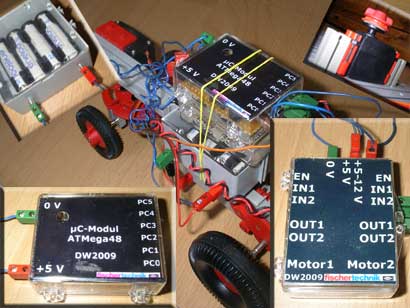

• Lange Jahre lag das schönste Spielzeug meiner Kindheit im Keller herum - nach einem kleinen Flohmarktfund habe ich es endlich wieder hervorgeholt und um ein paar praktische Module ergänzt.
• Kern der Sache ist ein Mikrocontroller-Modul mit einem ATMega48 und einem Infrarotempfänger (TSOP1736). Dadurch kann man - je nach Programm - zum Beispiel per RC5-Fernbedienung Motoren oder Servos steuern. Dank eines Boodloaders von Peter Dannegger lässt sich ein neues Programm einfach über die serielle Schnittstelle (s. Pegelwandler und USB-Adapter weiter unten) einspielen. Entdecke die Möglichkeiten! (BTW: Ein ATMega16-Modul mit mehr I/O-Pins und Mini-LCD ist auch schon fertig, nur noch nicht im Gehäuse verpackt und beschriftet.)
• Ein paar Servos habe ich mit Radnaben versehen und mit verschiedenen Techniken (Bilder folgen) mechanisch kompatibel zum fischertechnik-System gemacht.
• Ein L293D-Baustein bindet zwei Motoren ein, die vom µC-Modul angesteuert werden.
• Zur Stromversorgung mit Eneloop-AAA-Zellen dient ein altes FT-Kästchen.

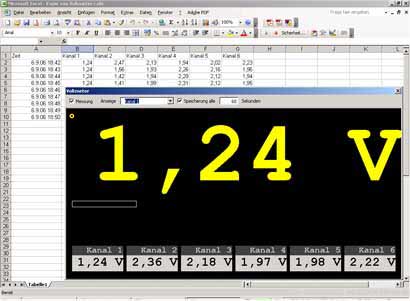

• Eigentlich sind Klick-Oberflächen ja nicht mein Ding. Aber nachdem ich auf diese Vorarbeit von Frank Simon gestoßen bin, habe ich sein Programm für meine Akku-Entladekurven-Überwachung ausgebaut.

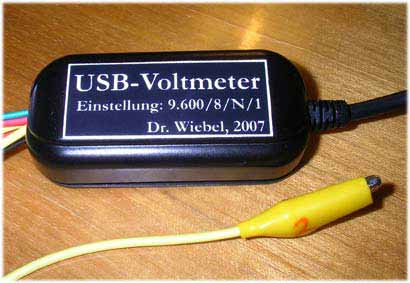

• Am seriellen Port ist ein ATMega88 angeschlossen, der sekündlich die Werte der sechs Analogports schickt (10bit, also 0000-1023). Bei 5V Referenzspannung ist die Auflösung entsprechend etwa 5mV, da das letzte Bit der Analogwandlung aber oft "flattert", habe ich mich bei der Darstellung auf 10mV Auflösung beschränkt. Das Datenformat ist V;0000;0000;0000;0000;0000;0000 - die Nullen stehen für die Analogwerte. Die ASCII-Übertragung hat den Vorteil, dass man den Messumwandler auch ohne Hilfsmittel mit cat oder einem beliebigen Terminalprogramm auslesen kann (Windows läuft ja nicht so lange ohne Neustart ;))
• Ein VBA-Skript liest die Daten ein und stellt sie in den unteren Feldern dar. Ein Kanal kann für die Großdarstellung ausgewählt werden. Das erschien mir praktisch für Experimente in der Schule.
• Auf Wunsch speichert das Programm die eingelesenen Daten direkt in der Excel-Tabelle. Aus der Tabelle kann dann schnell ein Diagramm erstellt werden.
• Download C-Quellcode ATMega88, Download Excel-Blatt mit VBA-Skript/Makro
  [Hinweis: Wenn Kanal 6 nicht korrekt angezeigt wird, bitte im VB-Editor den String "While MSComm1.InBufferCount < 30" in "While MSComm1.InBufferCount < 32" ändern"]
• inzwischen mit USB-Anschluss via PL-2303 (um ATMega88 "erweitertes" Handy-Datenkabel).

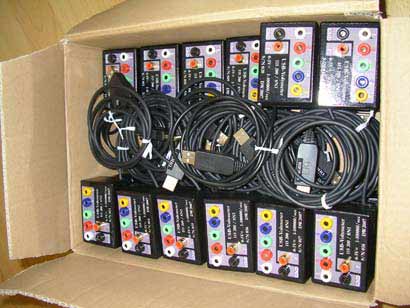

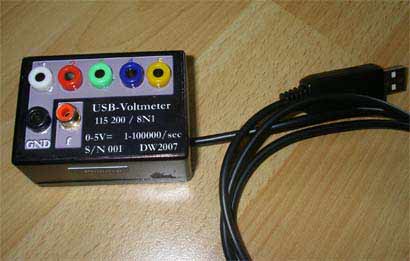

• *UPDATE* Erweiterte Version (im Klassensatz für das OHG Nagold produziert) mit Frequenzmessung und robustem Gehäuse mit Standard-4mm-Bananenbuchsen, Aufbau mit günstigen Carrierboards der Firma Elecont (CB16ad, ca. 10 EUR/Stk.). Gesamtkosten der Hardware: ca. 17 EUR pro Messeinheit. Quelltext Firmware: v2-main.c

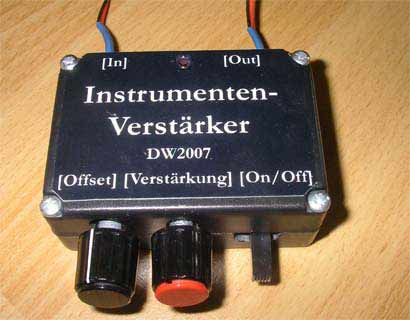

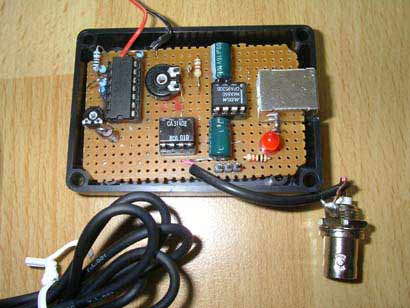

• Verstärker für analoge Messwerte
• Obere Version: Allgemeiner Verstärker
• Untere Version: Verstärker für pH-Elektroden zum Anschluss an das USB-Voltmeter (s.o.)
• Beide Versionen mit einstellbarem Offset und einstellbarer Verstärkung, basierend auf dem TL084; bei dem pH-Verstärker dient noch ein CA3140 der Impedanzwandlung; Versorgung hier durch USB-Bus und MAX660 als Inverter.

• Schaltregler auf 5V=

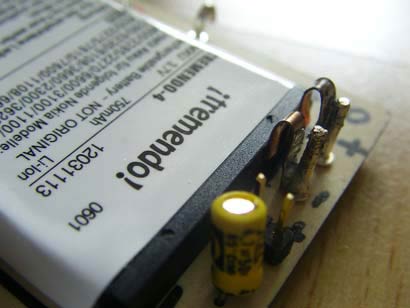

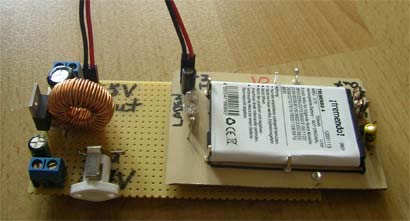

• LiIon-Akkuhalter für Nokia-Ersatzakkus mit MAX1811 als Ladeschaltung

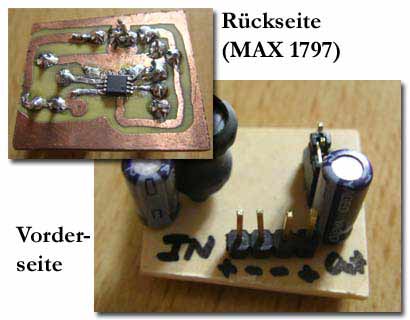

• StepUp-Wandler auf der Basis eines MAX1797 zur Erzeugung von 5V

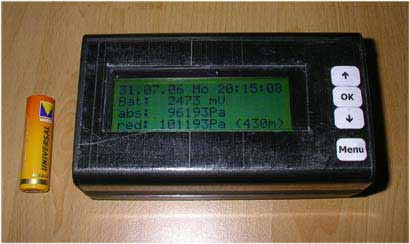

• Digitales Barometer auf Basis des Sensors MPXA4115
• Controller: ATMega32
• 1 Mbit Speicherkapazität für Messwerte (I2C-Baustein 24AA1025)
• Auslesen der Messwerte mit der seriellen PC-Schnittstelle (Pegelwandler MAX232) oder Anzeige am Display
• Betrieb mit 2 Mignon-Akkus oder Batterien (StepUp-Wandler MAX1797)
• Einstellbare Höhenkompensation und Kalibrierung
• Einstellbare Hintergrundbeleuchtung (PWM-basiert)
• Datum und Uhrzeit über DS1307-RTC, batteriegepuffert
• Batterieüberwachung
• Messwerterfassung manuell oder automatisch (minutengenau)

• *UPDATE*inzwischen ausgebaut zur vollwertigen Wetterstation mit Temperatursensor DS18S20 (1-Wire-Bus) und kapazitivem Luftfeuchtigkeitssensor HS1101 (Messbereich zwischen 160 und 200pF, Kapazitätsmessung mit dem eingebauten analogen Komparator des ATMega32)

• Kosten der Bauteile (regulär ohne Mengenrabatt): ca. 60 EUR, dank Ebay erhält man den teuren Drucksensor (25 EUR) manchmal auch deutlich günstiger (ca. 10 EUR)

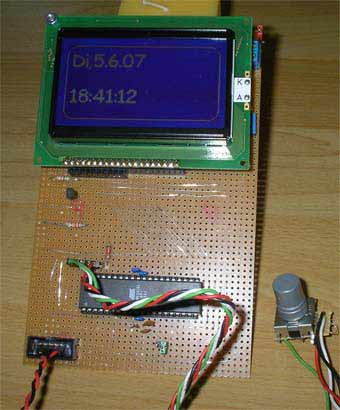

• Funkuhr (DCF77-Signal) mit Grafikdisplay (diente lediglich dem Kennenlernen des Signals und wird vermutlich als Basis für ein nächstes Projekt (Handheld) dienen).
• Hintergrundbeleuchtung per PWM dimmbar; Einstellung via Drehencoder.

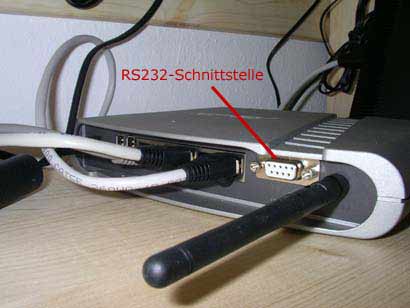

• Modifikation 1: RS232-Schnittstelle für Messwerterfassung

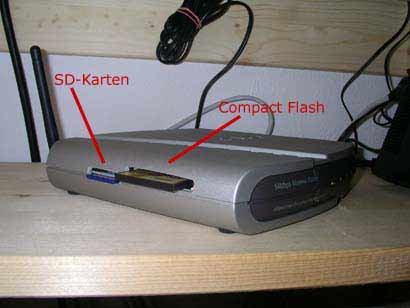

• Modifikation 2: Eingebauter Cardreader an einem internen USB-Port
• Modifikation 3: Linux-System (Oleg-Firmware), bootet von der SD-Karte im internen Cardreader
• Tätigkeiten: OpenVPN-Gateway, HTTP-Server mit PHP, Druckserver, Temperaturlogger, Erstellung von RRD-Netzwerkstatistiken, ...
• Beispiel einer auf dem Router erzeugten GNUPlot-Grafik: Temperaturen
• Infos und Anleitungen in diesem Forum
• Cpu: Broadcom BCM947XX, BCM3302 V0.7, 199.47 BogoMIPS
• Memory: 30140 kB

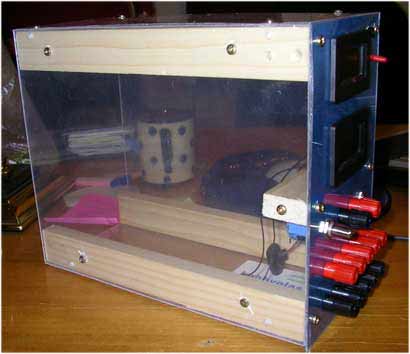

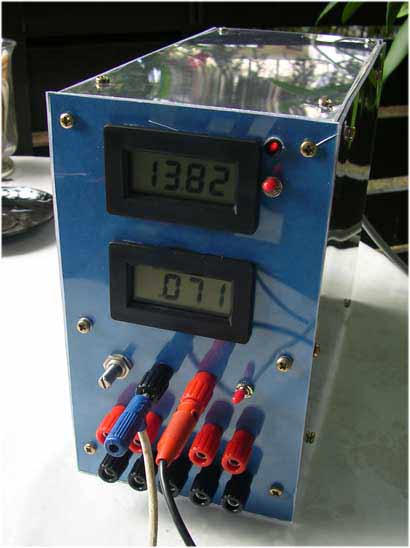

• basiert auf einem ATX-Netzteil
• Festspannung: -12V, -5V, +3.3V, +5V, +12V
• Regelbarer Bereich mit Linearregler LM317: 1.5-10V oder 1.5-20V (umschaltbar). Beim Bereich 1.5-20V wird das Potential von -12V zu +12V genutzt. Die Masse des regelbaren Ausgangs wird entsprechend "tiefergelegt"
• Spannungs- und Stromanzeige für den regelbaren Bereich
• Gehäuseaufbau mit "Bastelglas", Holzleisten und Tonpapier (s. unteres Bild)

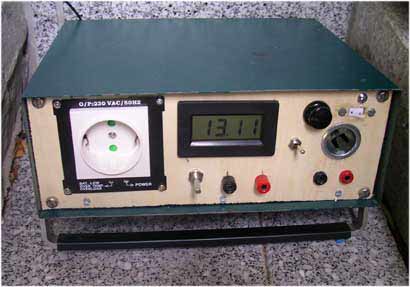

• mobile Stromversorgung mit BleiGel-Akku (12V, 7.2Ah)
• Wechselrichter auf 230V, 150W Dauerbelastung möglich
• regelbarer Bereich 1-7V mit Schaltregler (MC34063)
• Panelmeter-Spannungsüberwachung für Akku oder Schaltregler umschaltbar

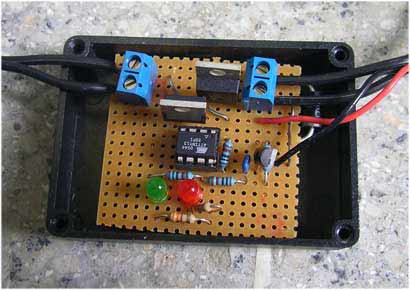

• Laderegler mit Überwachung der Ladeschluss- und Entladeschlusspannung für BleiGel-Akkus
• Schaltung mit 2 BUZ104S-MOSFETs und ATTiny13
• Statusanzeige mit 2 LEDs
• Das Prinzip ist in einem Beitrag im Mikrocontroller.net-Forum beschrieben.
• Quelltext in C (ohne ADC- und Watchdog-Routinen) -- quick and dirty ;)

• Spulen- und Kondensatormessung mit Schwingkreis (fliegender Aufbau, Schaltung derzeit noch nicht vorzeigbar)
• OpenDocument-Berechnungsblatt oder Excel-Berechnungsblatt für eigene Berechnungen von F, C oder L
• oder online berechnen lassen (ohne JavaScript):
  Bitte zwei (!) Felder ausfüllen,
  als Dezimaltrennzeichen den PUNKT (.) benutzen

  Induktivität: H
  Kapazität:   F
  Frequenz:   Hz

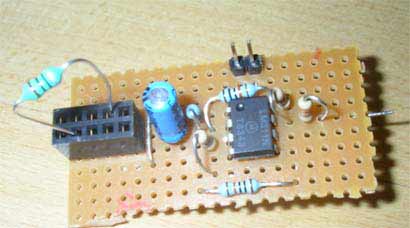

• Update: (s. unteres Bild) Neue Version mit LM311 und ebenso unschönem Aufbau. Irgendwann kommt das mal in ein Gehäuse mit LCD...

• Wurde gebaut, nachdem ich bei einer geographischen Exkursion (Himmel und Höhle, danke hierbei an die Organisatoren Andreas Heusel, Stefan Klotz und Oliver Jäger) feststellen musste, dass ich keine ordentliche Taschenlampe für Höhlenbesuche besitze. Diese hier kann nun entweder stromsparend funzeln oder richtig hell machen. Wer hat schon eine 20- oder sogar eine 50-Watt-Taschenlampe?

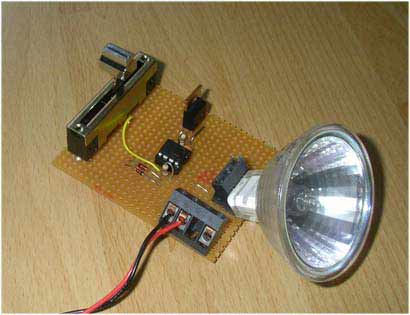

• PWM(Pulsweiten-Modulation)-basierter Dimmer für eine Halogen-Handlampe
• PWM-Erzeugung mittels NE555
• Leistungselektronik über IRL540 N-Kanal-MosFET
• Betrieb mit 12V Bleigel-Akku
• Leuchtmittel: Standard-Niedervolt-Halogenlampen (10-50 Watt)

• Grundschaltung (leicht modifiziert)


• ideal zum Testen von Ladungspumpen, Buck-(Boost)- oder Step-Down Konvertern (zu den Prinzipien s. http://www.sprut.de/electronic/switch/schalt.html#down)

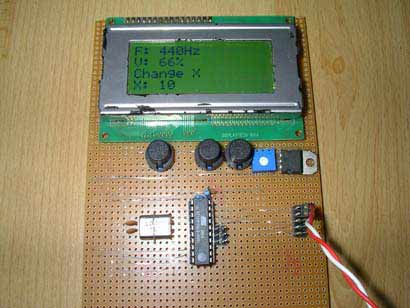

• Recheck-Generator, Betrieb des ATTiny2313 mit 20MHz
• Frequenz und Pulsweite einstellbar
• Einfache Einstellmöglichkeit mit 10-er Potenzen

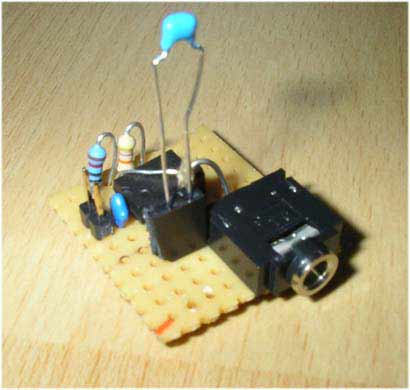

• Einfache Schaltung zum Messen von Kapazitäten auf Basis des NE555-Timers
• nutzbare Auflösung: ca. 1 pF
• Auslesen der Messwerte mit der Soundkarte
• Schaltung und Software hier

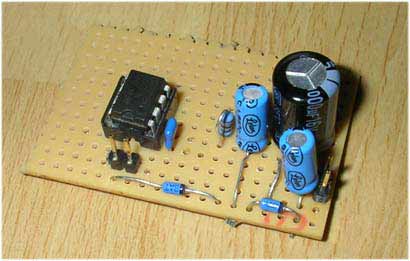

• Einfache Ladungspumpe mit NE555-Timer
• Aufbau mit Schottky-Dioden, daher
• beinahe Verdopplung der Eingangsspannung (5-10V)
• Grundprinzip s. http://www.sprut.de/electronic/switch/schalt.html#pumpe)

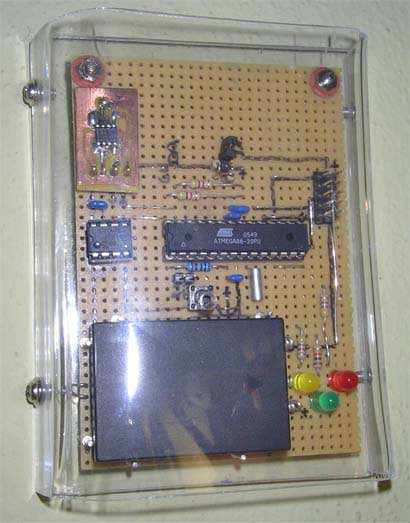

• 5-minütliche Messung der Umgebungstemperatur
• Auslesen der Messwerte mit der seriellen PC-Schnittstelle
• Li-Ion-Akku, Laufzeit (rechnerisch) > 1 Jahr
• Temperatursensor: MCP9801 (I2C)
• Speicher: 24AA1025 (I2C, 1Mbit)
• Controller: ATMega88 mit Uhrenquarz am asynchronen Timer 2
• Messgenauigkeit derzeit 0,25°C, 0,0625°C möglich.


• Auflösung und Messwerterfassung s.o.

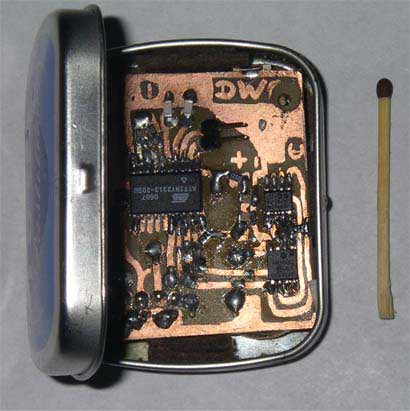

• Laufzeit mit einer Lithium-Knopfzelle (CR2032): 2-4 Monate
• "Handgemaltes" Layout - nicht schön, aber selten...
• Größe: 4,0cm x 4,7cm

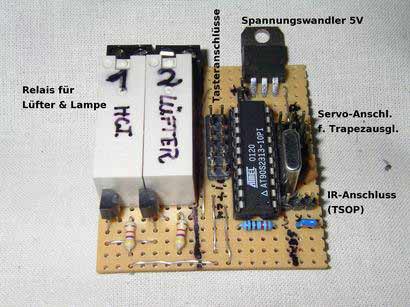

• Regelt den Nachlauf des Lüfters für das Display und die Lampe
• Ein- und Ausschalten des Beamers mit IR-Fernbedienung oder Taster
• Servosteuerung für Trapezausgleich, steuerbar mit IR-Fernbedienung oder Tastern.
• 2 weitere Servo-Anschlüsse als Reserve vorhanden.

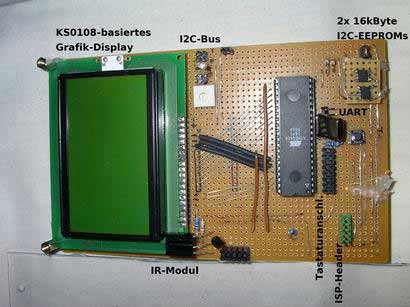

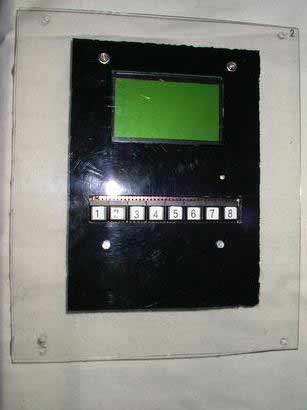

• Tragbares Gerät zur graduellen Bewertung von grammatischer oder semantischer Akzeptabilität
• Flaches Design: Einbau in Poster möglich
  (u.A. bei Linguistic Evidence 2004 eingesetzt)
• Resultate per UART auf PC/Mac übertragbar, Update der Sätze ebenfalls via UART
• 8 Eingabetasten zur Bewertung
• ATMega16-Mikrocontroller

• 128x64 Punkte Grafikdisplay (KS0108-Controller)
• 2x 8kByte externes EEPROM für Sätze und Bewertungen
• IR-Schnittstelle für Helligkeit des Displays und Administration
• Erweiterungsmöglichkeiten via I2C-Schnittstelle (in Software realisiert, da TWI-Ports durch das Display belegt sind)

• Controller im System programmierbar

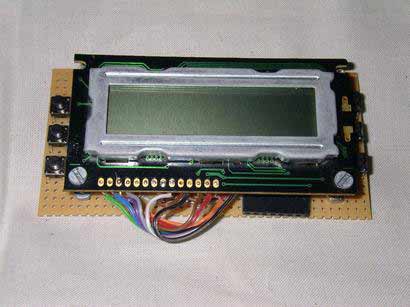

• ATMega8-Mikrocontroller
  (Programmierung in Assembler)
• 2x16-Zeilen-Display
• 6 Taster
• Kalender- und Uhrzeitfunktion mit Wecker/Timer

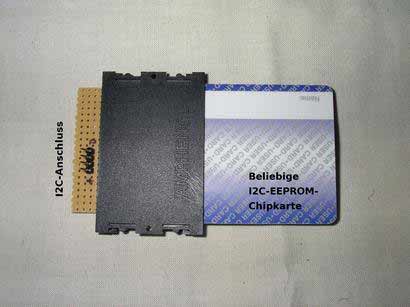

• mit modifizierter LAMA2-Firmware als schnell auswechselbarer Speicher nutzbar, dadurch mehrere Experimentreihen ohne PC-Einsatz möglich.

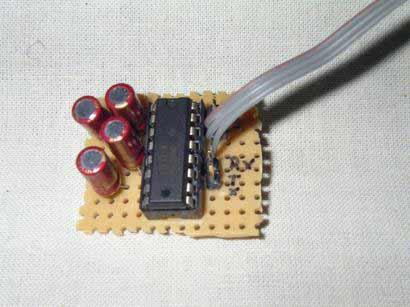

• Einfache Schaltung mit MAX232 zum Anschluss von TTL-UART (z.B. LAMA2) an PC-Schnittstellen. Als Modul universell einsetzbar.

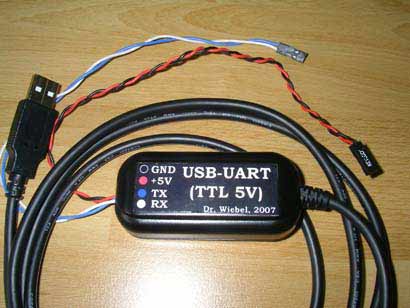

• Update: (s. unteres Bild) Inzwischen abgelöst durch einen USB-Wandler.

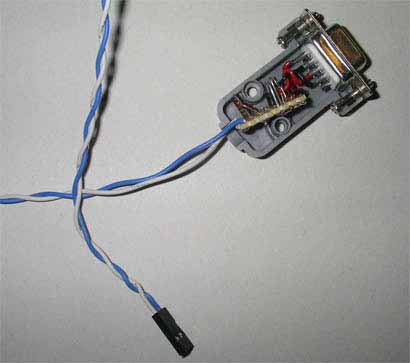

• Adapter zum Anschluss von DS18S20-Temperatursensoren an die serielle Schnittstelle
• Auslesemöglichkeit mit Digitemp unter Linux oder Windows
• frei nach dieser Schaltung (Zenerwerte modifiziert, andere Schottky-Dioden)
• Betrieb derzeit am Asus-Router

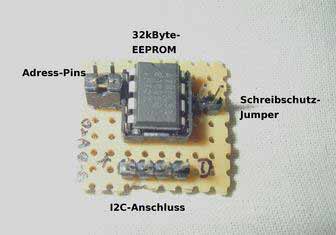

• großer Speicher für die Zwischenspeicherung von Resultaten
• universell einsetzbar

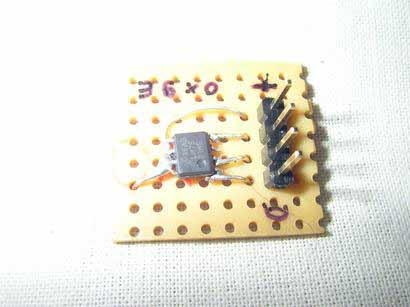

• LM75-I2C-Sensor
• universell einsetzbar

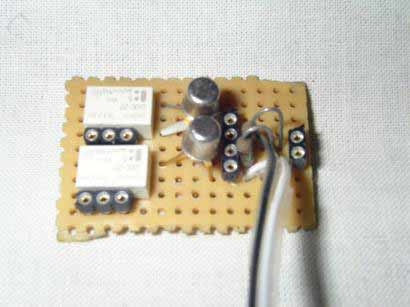

• einfaches 2-Port-Relaismodul
• TTL-Pegel
• universell einsetzbar

• 220x210x35 cm
• 28mm Leimholz fichte, 2-fach gebeizt und gewachst
• Elemente nur gezapft, keine Verschraubung

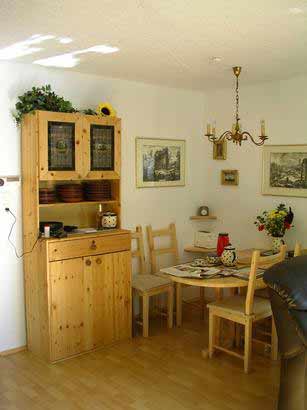

• rustikale Anrichte, mein erstes Werk dieser Größe
• Aufsatz abnehmbar
• alles Handarbeit (heute habe ich Gott sei Dank eine Kreissäge im Keller stehen...)
• Tiffany-Glasfenster-Einsätze von meiner Frau (ja, auch sie kann mit dem Lötkolben umgehen!)

• Ansteckbares halbrundes Erweiterungselement
  (der erste Einsatz der Oberfräse)

• optimale Tischbeintechnik
  (keine Kollisionen mit den Beinen)
• Lackiert mit Parkettlack -- unkaputtbar!

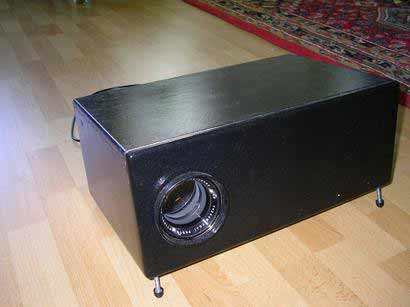

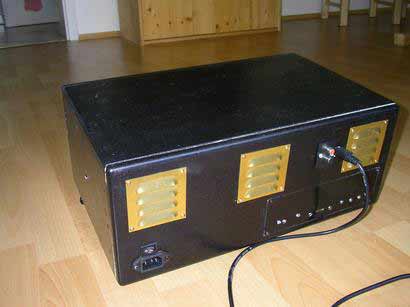

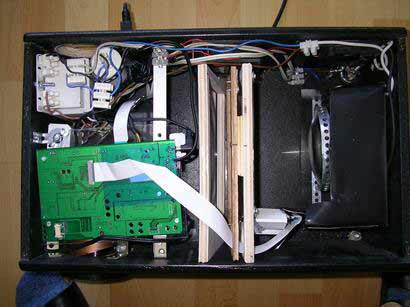

• 150 Watt HCI-Brenner
• 7-Zoll Display, Auflösung 800x480 Pixel
• Objektiv aus altem Xerox-Photokopierer

• VGA- und Composite-Eingang
• IR-Fernbedienung
• Trapezkorrektur
• Größe (HxBxT/cm): 15x40x25
